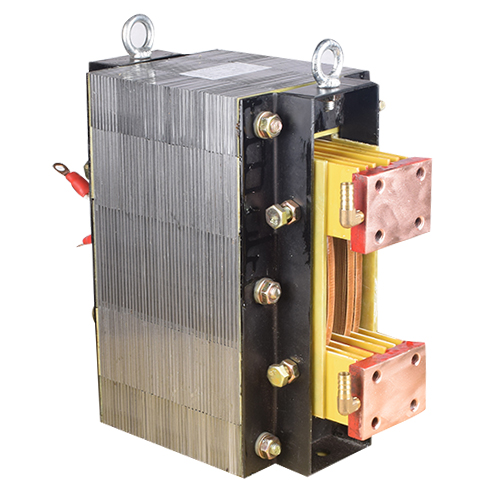

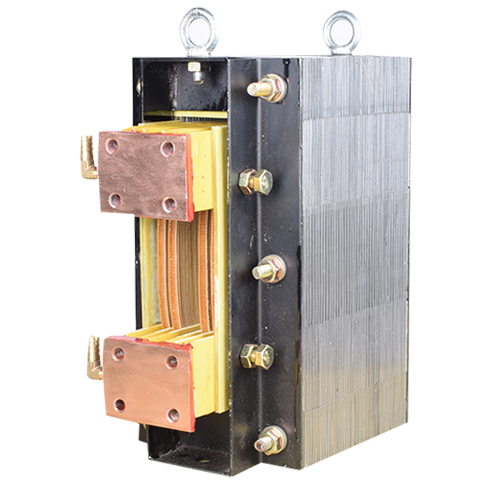

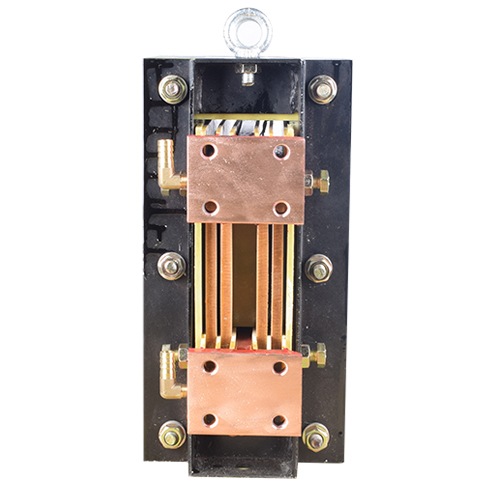

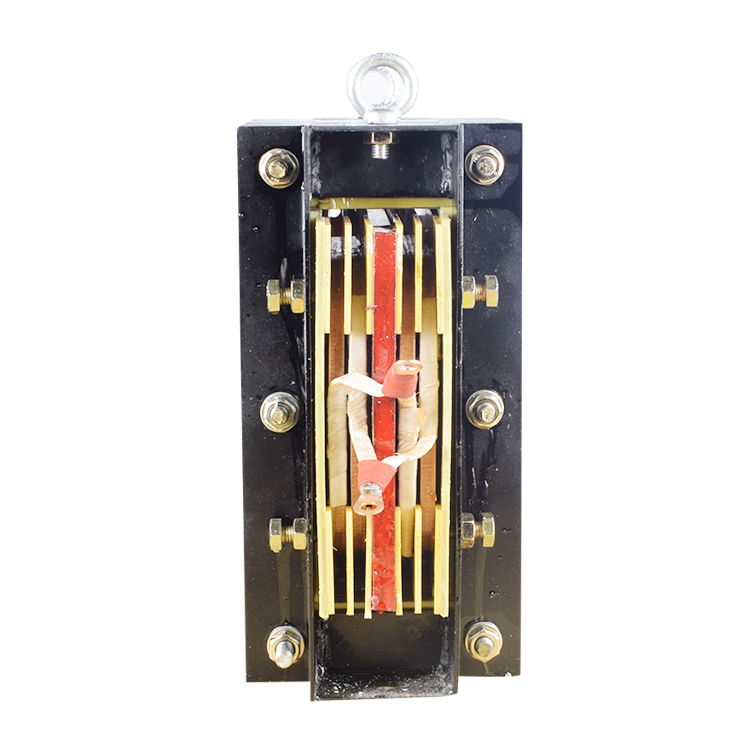

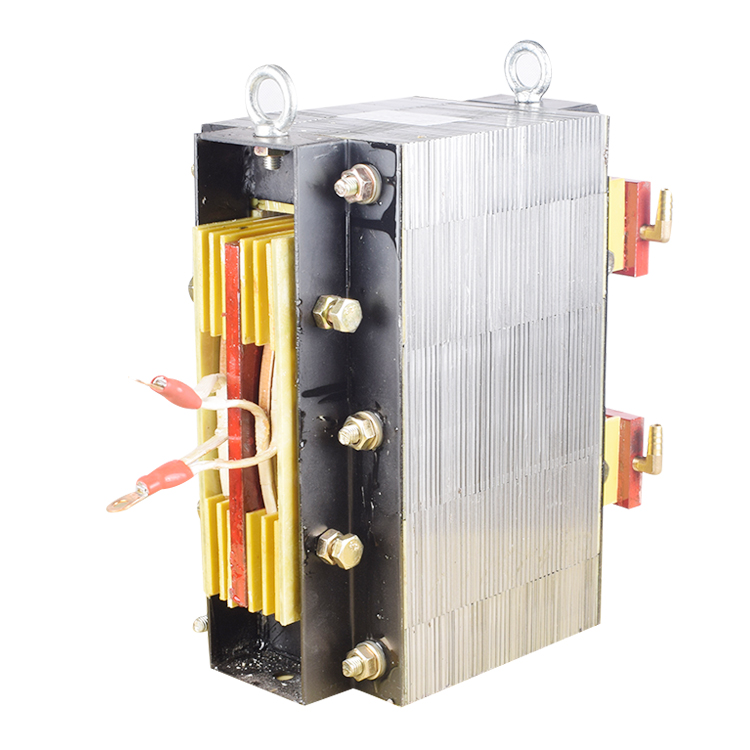

水冷電阻焊變壓器是一種專門用于電阻焊工藝中的變壓器，它通過水冷系統來有效散熱，出力電流大、速度快，焊件牢固，降低焊接成本，適用多種材料的焊接，如鋁合金以及鋁等導熱快、焊接性差的材料也可焊接。另外，對于鍍鋅板和普通多層板的焊接，其焊接質量也遠高于工頻焊機的焊接質量。是專為點焊機、縫焊機、閃光焊機、凸焊機、滾焊機、自動焊機、碰焊機、對焊機、直流焊機等而設計的焊接變壓器，次級水冷循環散熱，從而保證變壓器在長時間、高負荷工作下的穩定性和可靠性。
一、產品特點：
1、電流大、電壓低，常用的焊接電流為2000~40000A，因焊件和焊接回路電阻均在微歐數量級范圍內，故變壓器二次電壓不高，所以采用水循環冷卻。
2、功率大、可調節，因焊接電流大，故水冷電阻焊變壓器容量皆大于25kVA，且改變一次繞組匝數，以改變焊接功率，在電源側加裝大功率可控和控制箱，可實現無極調節焊接時間、焊接電流等功能。
3、工作不連續、無空載運行，一般情況下，電阻焊變壓器的開關置于一次繞組和電源線之間，將一次繞組接入電網前，焊件已被壓緊在焊件之中，焊接回路已閉合，電源一旦接通，變壓器便在負載狀態下運行，故一般無空載狀態(閃光對焊例外)。焊接時，焊件裝卸、夾緊、焊接位置移動和焊接循環中的預壓、鍛壓、休止等程序，一般都不需要接通電源。因此，電阻焊變壓器通電工作時間都是斷續的，
二、技術參數
相數：單相
容量：TDN-25KVA~1600KVA
輸入電壓：單相220V/380V
輸出電壓：1~30V等（可定制）
頻率：50/60Hz
暫 載 率：20%-100%
絕緣等級：F、H級
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
環境溫度：－20℃~＋50℃
海拔高度：＜1000米
相對濕度：＜90%
冷卻方式：次級水冷
工作場所：無腐蝕性氣體及導電粉塵
注意：安裝場所無嚴重影響變壓器絕緣的氣體蒸氣、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性氣體及導電粉塵
| 容量 | 初級電壓 | 次級電壓 | 額定輸出電流 | 峰值短路電流 | 負載率 |
|---|---|---|---|---|---|
| 35KVA | 380V | 5V | 7.6KA | 25KA | 50% |
| 40KVA | 380V | 5V | 8KA | 23KA | 50% |
| 50KVA | 380V | 5.5V | 9KA | 26KA | 50% |
| 63KVA | 380V | 6.7V | 9.4KA | 28KA | 50% |
| 75KVA | 380V | 7.6V | 10KA | 28.5KA | 50% |
| 80KVA | 380V | 8V | 10.4KA | 30KA | 50% |
| 100KVA | 380V | 8.7V | 11.5KA | 33KA | 50% |
| 125KVA | 380V | 10.5V | 12KA | 36KA | 50% |
| 150KVA | 380V | 10.8V | 13.8KA | 39KA | 50% |
| 160KVA | 380V | 12.5V | 12.8KA | 39.3KA | 50% |
| 200KVA | 380V | 13.5V | 14.8KA | 44KA | 50% |
| 300KVA | 380V | 14V | 21.4KA | 52KA | 50% |
三、使用環境
1、海拔高度在2000m以下；
2、環境溫度不超過40℃；
3、相對濕度不超過90%；
4、無劇烈震蕩和沖擊振動的場所；
5、環境空氣中，不得含有腐蝕金屬和破壞絕緣的有害氣體及可燃氣體或塵埃，使用時，不得使變壓器受到水、雨、雪的侵蝕；
6、電源電壓不應超過標稱電壓的10%。
公司產品質量保證及服務保障：
1、每臺產品出廠前都嚴格按照國標實行全檢，保證出廠合格率100%全部產品質保一年!（客戶特殊要求除外）
