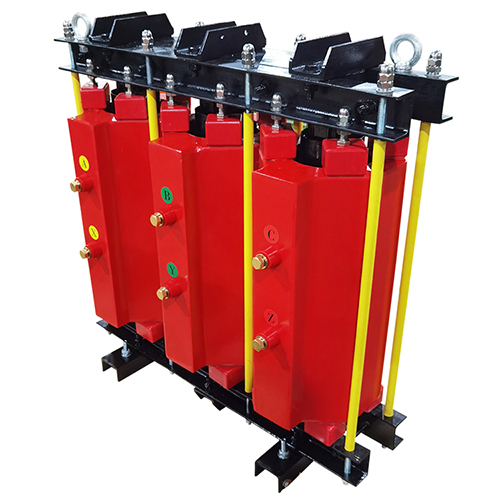

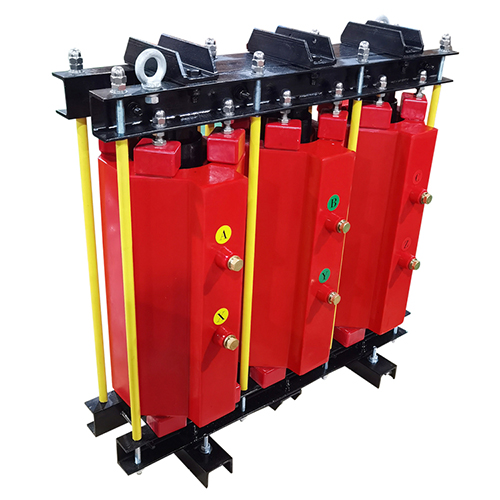

CKSC電抗器是一種高壓電力設備，主要用于電力系統中與電容器組配套使用，以限制電容器投切過程中的合閘涌流、抑制電網電壓波形畸變、控制流過電容器的諧波分量，并保護電容器免受諧波和過流的影響。根據使用場景和功能需求，CKSC電抗器可分為串聯電抗器和并聯電抗器等多種類型。
一、主要特點
1. 干式結構：CKSC電抗器采用干式絕緣結構，無油化設計，避免了油浸式電抗器可能存在的漏油、易燃等安全隱患。
2. 鐵芯材料：鐵芯通常由優質冷軋硅鋼片制成，表面涂覆礦物氧化物以提高防腐性能，確保電抗器在惡劣環境下仍能穩定運行。
3. 多種電抗率：提供多種電抗率選擇（如1%、6%、12%等），以滿足不同電網條件下的諧波抑制需求。
4. 高效散熱：采用自然風冷或強制風冷等高效散熱方式，確保電抗器在長時間運行過程中溫度穩定。
二、技術參數
CKSC電抗器的技術參數包括額定電壓、額定電流、電抗率、絕緣等級等。這些參數的具體數值會根據電抗器的型號、規格以及使用場景的不同而有所差異。例如，額定電壓常見的有6kV、10kV等；電抗率則根據實際需求可選擇1%、6%、12%等不同等級。
三、應用場景
CKSC電抗器廣泛應用于電力、冶金、石化、輕工、紡織等行業的電力系統中。它們通常與電容器組一起使用，構成無功補償裝置或濾波裝置，以提高電網的功率因數和電能質量。特別是在需要進行無功補償和諧波抑制的場合，CKSC電抗器發揮著不可替代的作用。
| 型號 | 額定電流 | 匹配電容 | 外形尺寸 | 安裝尺寸 |
| CKSC-6/10-6% | 5.25 | 6KVAr | 690*300*660 | 420*200 |
| CKSC-9/10-6% | 7.87 | 9KVAr | 720*300*700 | 440*200 |
| CKSC-12/10-6% | 10.5 | 12KVAr | 750*300*670 | 460*200 |
| CKSC-15/10-6% | 13.12 | 15KVAr | 750*300*710 | 460*200 |
| CKSC-18/10-6% | 15.75 | 18KVAr | 780*300*700 | 480*200 |
| CKSC-21/10-6% | 18.37 | 21KVAr | 780*300*750 | 480*200 |
| CKSC-24/10-6% | 20.99 | 24KVAr | 780*300*790 | 480*200 |
| CKSC-27/10-6% | 23.62 | 27KVAr | 810*350*760 | 500*250 |
| CKSC-30/10-6% | 26.24 | 30KVAr | 810*350*820 | 500*250 |
| CKSC-36/10-6% | 31.49 | 36KVAr | 810*350*910 | 500*250 |
| CKSC-42/10-6% | 36.74 | 42KVAr | 840*350*890 | 500*250 |
| CKSC-45/10-6% | 39.36 | 45KVAr | 840*350*930 | 520*250 |
| CKSC-48/10-6% | 41.99 | 48KVAr | 840*350*950 | 520*250 |
| CKSC-50/10-6% | ||||
| CKSC-54/10-6% | 47.24 | 54KVAr | 870*350*930 | 520*250 |
| CKSC-60/10-6% | 52.48 | 60KVAr | 870*350*990 | 540*250 |
| CKSC-72/10-6% | 62.98 | 72KVAr | 900*350*1010 | 560*250 |
| CKSC-75/10-6% | ||||
| CKSC-90/10-6% | 78.73 | 90KVAr | 900*400*1150 | 560*300 |
| CKSC-108/10-6% | 94.47 | 108KVAr | 930*400*1190 | 580*300 |
| CKSC-120/10-6% | 110.22 | 126KVAr | 930*400*1290 | 580*300 |
| CKSC-144/10-6% | 125.96 | 144KVAr | 960*500*1340 | 600*400 |
| CKSC-150/10-6% | ||||
| CKSC-162/10-6% | 141.71 | 162KVAr | 960*500*1430 | 600*400 |
| CKSC-180/10-6% | 157.45 | 180KVAr | 990*500*1420 | 620*400 |
| CKSC-198/10-6% | 173.2 | 198KVAr | 990*550*1540 | 620*450 |
| CKSC-216/10-6% | 188.95 | 216KVAr | 990*550*1590 | 620*450 |
| CKSC-240/10-6% | 209.94 | 240KVAr | 1020*550*1670 | 640*450 |
| CKSC-250/10-6% | 220.44 | 252KVAr | 1020*550*1670 | 640*450 |
| CKSC-270/10-6% | 236.18 | 270KVAr | 1050*550*1670 | 660*450 |
| CKSC-280/10-6% | 251.93 | 288KVAr | 1080*600*1690 | 680*500 |
| CKSC-300/10-6% | 262.42 | 300KVAr | 1230*550*1460 | 780*400 |
| CKSC-360/10-6% | 314.91 | 360KVAr | 1260*550*1590 | 800*450 |
