三相隔離變壓器是三個獨立的繞組，通過不同的接法（星形、三角形），使其輸入三相交流電源，其輸出亦如此，廣泛適用于交流50～60Hz電路中，如進口重要設備、精密機床、伺服電機、印刷機、機械電子設備、數控機床、火花機、醫療設備、整流裝置，照明等，電壓1000V以下的各種三相供電場合。常見的有輸入電壓660V、440V、400V、380V，輸出電壓380V、220V、200V等。

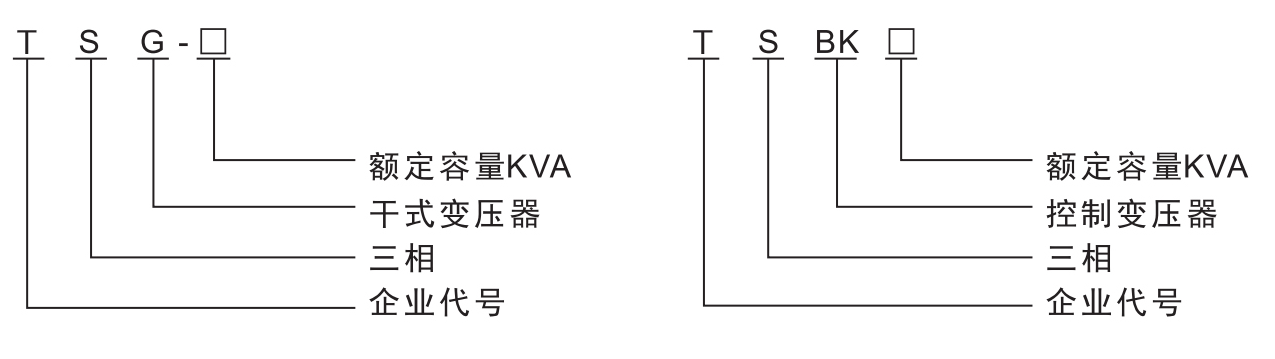

型號及其含義
使用條件
1、海拔高度不超過2000米。
2、環境溫度：-15℃~+45℃。
3、相對濕度：≤90%。
4、安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5、凡不符合上述使用條件的，應與我們協商確定，我們可根據用戶的要求定制。
三相干式變壓器主要參數
產品品牌：溫州同邁
產品型號：SG、SBK
相數：三相
容量：500~3000KVA
輸入電壓：三相660V、440V、400V、380V、220V
輸出電壓：三相380V、220V、200V
頻率：50Hz/60Hz
效率：95%
絕緣等級：F級、H級、HC級可供選擇（常規H級）耐溫180°
聯接方式：星形、三角形
波形失真 ：無附加波形
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
執行標準：產品符合VDE0550，?IEC439、JB5555、GB226等國際國家標準
過載能力：二倍的額定電流，維持1分鐘
環境溫度：－20℃~＋50℃
濕度：≤95%RH不結露
冷卻方式：干式自冷/風冷
工作場所：無腐蝕性氣體及導電粉塵
是否定制：可按用戶需要定做
產品特點
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。
2、采用優質全新硅鋼片制造，有效減少鐵損，提高轉換效率。
3、采用高度耐溫優質線材繞制，降低變壓器自身損耗，并浸絕緣漆烘干。
4、采用H級絕緣材料，耐高溫DMD絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。
6、外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路，并采用風機散熱。必要時可按用戶要求增加電壓表,指示燈等。

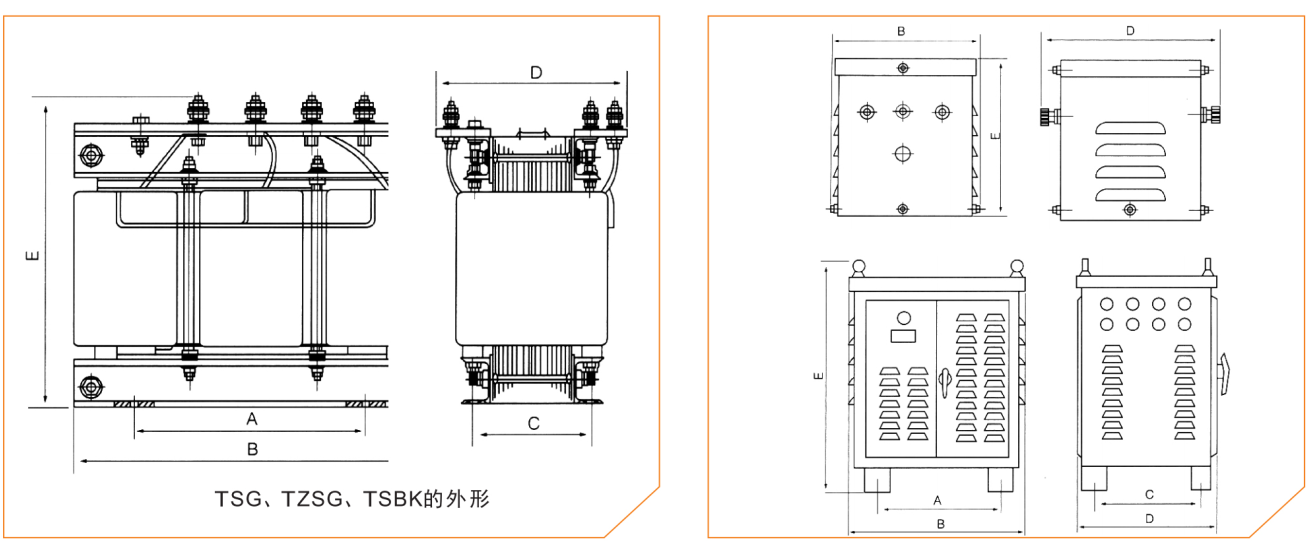

產品型號外形及安裝尺寸
| ?變壓器型號 | 外形尺寸（開啟式mm） | ?安裝尺寸 | 外形尺寸 | 重量（KG) |
|---|
| SG/SBK-1000VA | 200×150×210 | 180×120 | 310×280×300 | 10.8 |
SG/SBK-1500VA
| 240×150×230 | 180×120 | 350×300×360 | 17 |
SG/SBK-1600VA
| 240×160×230 | 180×150 | 350×300×360
| 19 |
SG/SBK-2000VA
| 250×180×230 | 180×170 | 350×300×360 | 25 |
| SG/SBK-3000VA | 300×180×230 | 220×180 | 400×350×410 | 29 |
SG/SBK-4000VA
| 300×180×280 | 220×200 | 400×350×410 | 40 |
SG/SBK-5000VA
| 300×200×280 | 280×180 | 500×400×480 | 46 |
SG/SBK-8000VA
| 380×220×350 | 280×190 | 500×400×480 | 58 |
SG/SBK-10KVA
| 380×240×350 | 280×220 | 500×400×480 | 60 |
SG/SBK-15KVA
| 420×220×400 | 280×220
| 600×500×580 | 78 |
SG/SBK-20KVA
| 420×240×410
| 280×260 | 600×500×580
| 110 |
SG/SBK-30KVA
| 480×260×460 | 320×260 | 600×500×580
| 154 |
SG/SBK-40KVA
| 530×320×500 | 320×280 | 750×600×720 | 180 |
SG/SBK-50KVA
| 530×350×520 | 450×260 | 750×600×720
| 210 |
SG/SBK-80KVA
| 630×400×580 | 450×280 | 850 ×650 ×820 | 290 |
SG/SBK-100KVA
| 720×500×650 | 550×350 | 950×700×850 | 330 |
SG/SBK-200KVA
| 850×550×700 | 600×400 | 1200×800×1100 | 480 |
SG/SBK-300KVA
| 1000×650×800 | 680×420 | 1200×800×1100 | 550 |
訂貨須知
1、變壓器的基本型號、規格、容量及數量；
2、變壓器的初（輸入）、次級（輸出）電壓；
3、多組次級電壓時需提供各輸出電壓的容量分配；
4、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。
注：用戶如有特殊要求，本公司可按用戶需求精心設計制造。
